Beschrijving

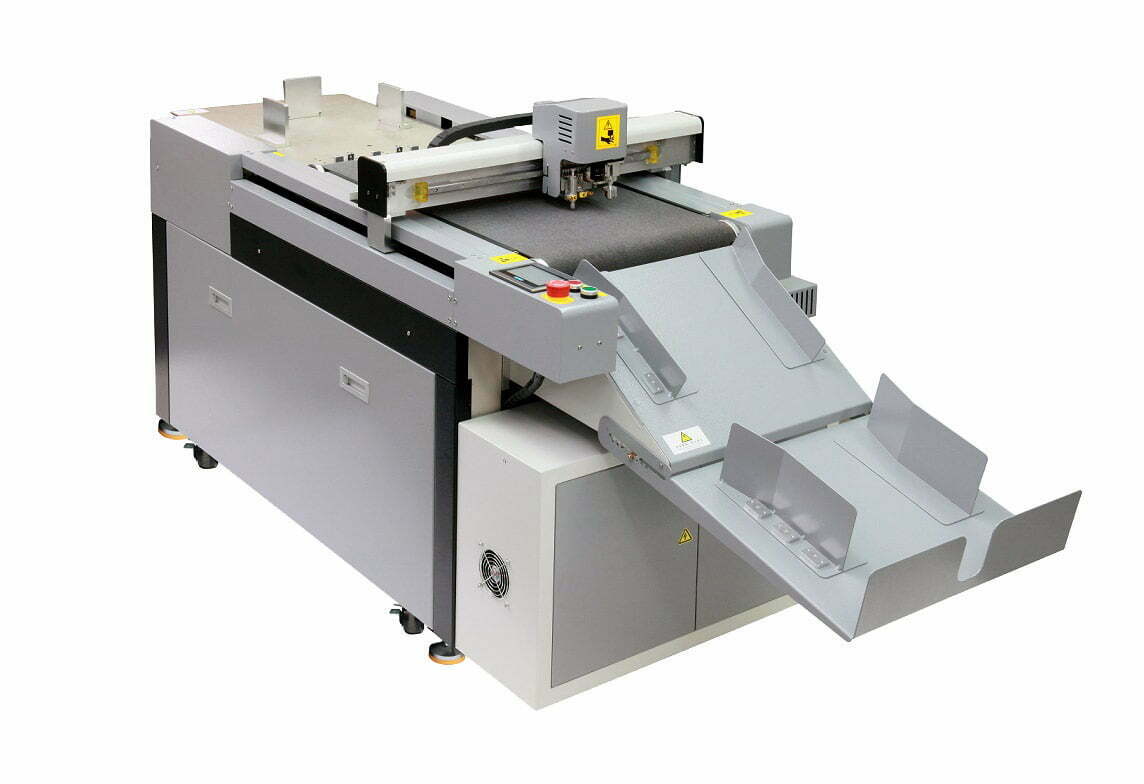

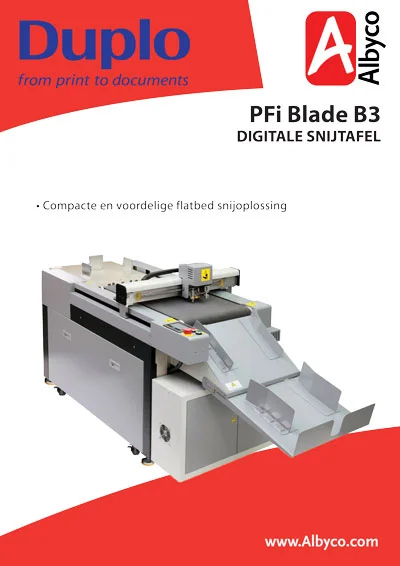

| Duplo PFi Blade B3+, digitale snijtafel, slimme en professionele oplossing voor flatbed snijden, rillen of perforeren. |
|
Gebruikmakend van een flatbed vacuümtafel en digitale aansturing, produceert de Duplo PFi Blade B3+ bijvoorbeeld verpakkingen in kleine oplagen, kaarten op maat en etiketten zonder dat er speciale gereedschappen vereist zijn. Het PFi-mes snijdt, rilt of produceert een kiss-cut-uitsnede van substraten waaronder papier, lamineerfolie, stickers en kunststof vellen tot 800 mm per seconde, tot 1,3 mm dik. Het is een voordelige en veelzijdige oplossing voor prototype-ontwerpen en productie in kleine oplagen. |
 |
| Geen gereedschappen nodig | |
|
Met behulp van de PFi Blade Connect-software volgt de drievoudige bewerkingskop de lijnen die op het snijbestand zijn geschetst. Het te snijden materiaal wordt op de plaats gehouden op de flatbedvacüumtafel op de transportband terwijl de gereedschapskop beweegt over het hele vel. De PFi-Blade B3+ wordt geleverd met vier snijgereed-schappen en een rilwiel. Er kunnen maximaal 3 gereedschappen worden gebruikt in de gereedschaps-hou-der. Stel ze in om ingewikkelde vormen te snijden en vouwlijnen te rillen om te voorkomen dat toner barst op de verpakking en gevouwen delen. |
|
|
Eenvoudige job setup |
|
|

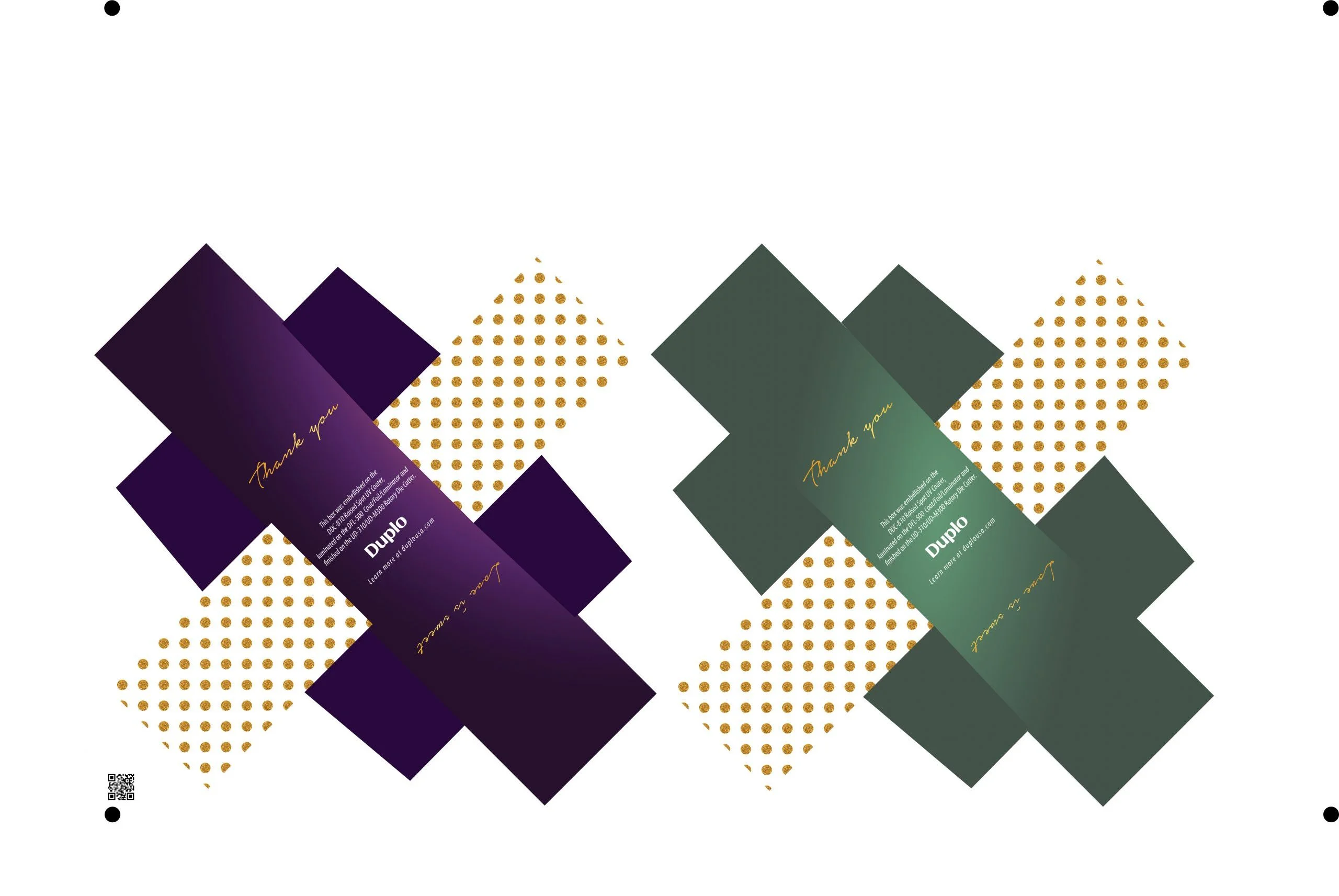

Maak het snijbestand in vectorprogramma’s zoals Adobe Illustrator en CorelDRAW om de gewenste snedes en rillen te definiëren. Exporteer het bestand in een ondersteund formaat en upload het vervolgens naar de PFi Connect-software. (Pc is optioneel verkrijgbaar). Bereid de afdrukken voor door op elke hoek van het vel registratiemarkeringen toe te voegen, evenals een QR-code. Tijdens het proces leest het CCD-registratiesysteem de QR-code en selecteert automatisch het bijbehorende snijbestand. Het leest ook de registratie-markeringen en compenseert eventuele beeldverschuivingen om ervoor te zorgen dat elk vel nauwkeurig wordt afgewerkt. |
|
|
Automatisch invoersysteem |
|
|
Met een stapelhoogte van 100 mm behoudt de PFi Blade een productieve werking. Elk vel wordt vacuüm ingevoerd en wordt vervolgens naar de snijtafel getransporteerd. De invoerlade gaat omhoog als de vellen worden ingevoerd en kan opnieuw worden geladen zonder de werking te onderbreken. |
|
|
Autofeeder: |
|
|
Feeder capaciteit |
Tot 100 mm |
|
Vellen separatie |
Variabele blaaslucht voor vellenseparatie |
|
Invoersysteem |
Vacuüm invoer met klemmen gemonteerd op portaal |
|
Max. vellenformaat |
*B 600 mm x L 400 mm |
|
Min. vellenformaat |
B 210 mm x L 297 mm |
|
Snij-instellingen: |
|
|
Gereedschappen |
Doorsnede, kiss cut, rilwiel, perforatiewiel optioneel |
|
Snijsysteem |
Digitaal aangestuurd |
|
Mes |
Tungsten |
|
Snelheid: |
30-45 seconden per vel van 355,6 x 508 mm, afhankelijk van snijvorm |
|
Max. snijsnelheid |
Tot 800 mm/s |
|
Snijdikte |
Tot 1,3 mm |
|
Tolerantie |
± 0,3 mm |
|
Software en aansluitingen: |
|
|
Platform (Pc optioneel geleverd) |
Processor I5 7500 Series Dual Core of hoger, Ram 4 GB of meer, Hard Drive 5 GB {SSD aanbevolen voor optimale prestaties), Enternet Port: 10/100 MB x1, PCI-E 1GB Ethernet card x1, Display: 19” LCD of groter |
|
Bestandsformaten |
Ai, EPS, jpg, Pdf, Ps en Dxf |
|
Netwerk |
LAN |
|
Camera registratiesysteem |
CCD |
|
Stroom aansluitingen, verbruik: |
|
|
Voltage |
22 V, 50/60 Hz, 20 A |
|
Vermogen |
4 kW |
|
Afmetingen |
B 1.920 mm x D 790 mm x H 1.060 mm |
Productiesnelheden zijn gebaseerd op optimale omstandigheden en kunnen variëren afhankelijk van voorraad en omgevingsomstandigheden. Als onderdeel van ons continue productverbeteringsprogramma kunnen specificaties zonder voorafgaande kennisgeving worden gewijzigd.
* Max. vel-grootte zonder CCD 600 mm x 400 mm, Max. vel-grootte met CCD 570 mm x 370 mm
